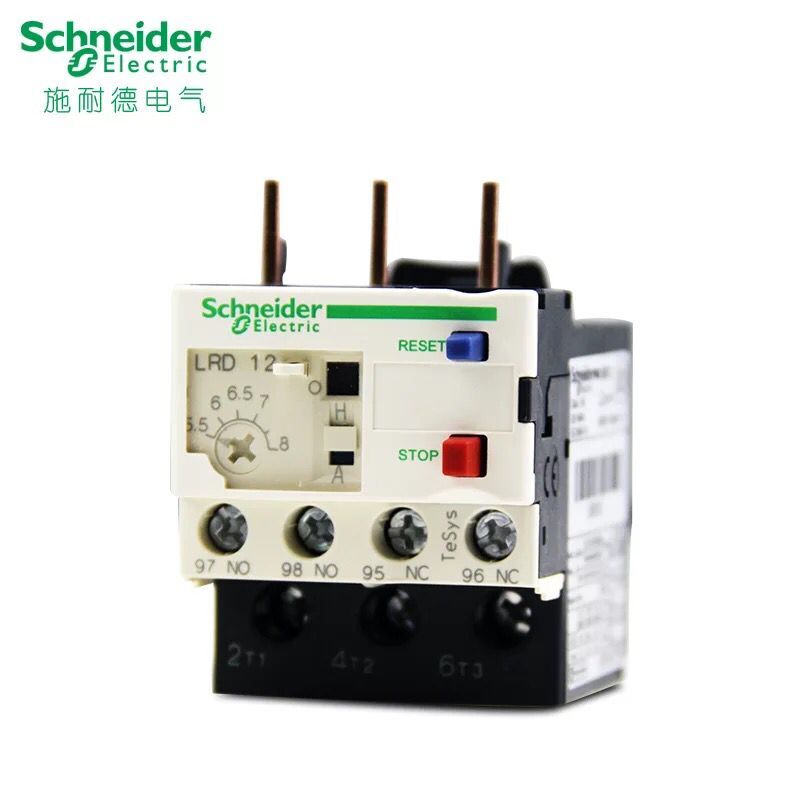

施耐德热继电器LRD01C、LRD02C、LRD03C、LRD04C、LRD05C、LRD06C，LRD07C, LRD08C, LRD10C, LRD12C，LRD14C,LRD16C,LRD21C,LRD22C,LRD32C

LRD35C,LRD3322C,LRD3353C,LRD3355C,LRD3357C,LRD3359C,LRD3361C,

LRD3363C,LRD3365C,LRD4365C,LRD4367C,LRD4369C

热继电器有各种各样的结构形式，最常用的是双金属片式结构.双金属片是用两种不同线膨胀系数的金属片，通过机械辗压在一起制成的，一端
固定，另一端为自由端。当双金属片的温度升高时，由于两种金属的线膨胀系数不同，所以它将弯曲。热元件串接在电动机定子绕组中，电动机绕组电流即为流过热元件的电流。当电动机正常运行时，热元件产生的热量虽能使双金属片!弯曲，但不足以使继电器动作；当电动机过载时，热元件产生的热量增大，使双金属片弯曲位移量增大，经过一段时间后，双金属片弯曲推动导板，并通过补偿双金属片与推杆'将触点(和)分开，触点(和)为热继电器串
于接触器线圈回路的动断触点，断开后使接触器失电，接触器的动合触点断开电动机等负载回路，保护了电动机等负载。补偿双金属片可以在规定范围内（+,-'+,）补偿环境温度对热继电器的影响。如果周围环境温度升高，双金属片向左弯曲程度加大，然而补偿双金属片也向左弯曲，使导板与补偿双金属片之间距离保持不变，故继电器特性不受环境温度升高的影响，反之亦然。有时可采用欠补偿，使补偿双金属片向左弯曲的距离小于双金属片!因环境温度升高向左弯曲的变动值，以便在环境温度较高时，热继电器动作较快，更好地保护电动机.补偿双金属片与导板的接触距离，从而达到调节整定动作电流值的目的。此外，靠调节复位螺钉.来改变动合静触点的位置使热继电器能工作在手动复位和自动复位两种工作状态。调试手动复位时，在故障排除后需按下按钮'+才能使动触点(恢复与静触点)相接触的位置 .
