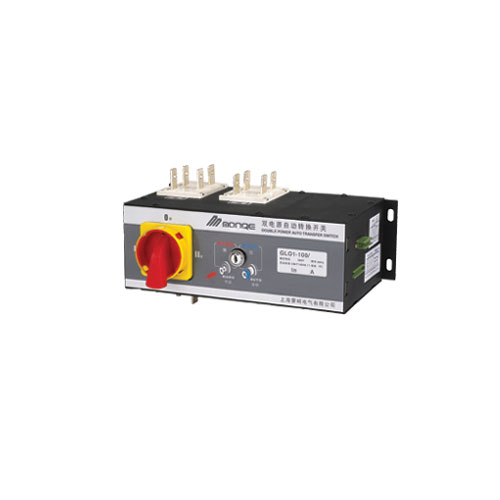

GLO1-16-100双电源自动转换开头
详情说明
| 概述: |
| GLO1-16-100双电源自动转换开头由单片机控制装置、微型电动机、齿轮箱、微动开关、手动与自动选择钥匙、主开关等组成，具有自动操作，远距离电动操作和手动操作三种操作功能，齿轮减速传动中具有离合装置，使手动操作方式轻松自如，在自动操作方式中，集成电路控制装置有三种自动控制形式，最大程度满足配电需求。开关具有三稳定工作状态；开关“常”常用电源合，备用电源分；开关O常用电源分，备用电源分，开关“备”常用电源分，备用电源合。注：在自动状态，微机将根据当前预置工作状态（手动、自动、自复、不自复）及常用与备用电源正常与否对以上三种工作状态作自动处理。具体控制情况参见附表。 |
外型及安装尺寸:
|
规格 |
外形尺寸 |
外形尺寸 | |||||||||||||||||||
|
GL01-16～100A |
|
| |||||||||||||||||||
|
16A～32A/3 |
|
| |||||||||||||||||||
|
16A～32A/4 |
|
| |||||||||||||||||||
|
40A～63A/3 |
|
| |||||||||||||||||||
|
40A～63A/4 |
|
| |||||||||||||||||||
|
80A～100A/3 |
|
| |||||||||||||||||||
|
80A～100A/4 |
|
|
| 端子说明: |
|
11 12 13 14——位置显示端子，显示当前开关位置状态，无源接点
15 16——三极零端子
21 22 23 24 25 28电动控制开关，26 27消防脱扣DC24V
注：11与12按通常用电源合闸指示、11与13接通开关处于双分状态
11与14接通备用电源合闸指示 |
